前回に続いてCE-PE間がOSPFに関するポピュラーな話題をお届けします～
CE-PE間でOSPFを使用するときに、一旦BGPからOSPFへ再配布されたルートが再びBGPへ戻されないようにしないとだめ、いわゆるLoop Preventionが必要。LSAタイプによって２種類のLoop Preventionがある。 ・Down bitによるLoop Prevention Type 3 summary LSA用 Option Field(8bits)の中のDNビットがそれに当る show ip ospfで確認できる（OptionsのところでDownwardになっている） ・Domain TagによるLoop Prevention Type 5/7用 Type 5/7 LSAにはOption FiledはないのでDown bitは使えない Domain Tagは32bits Domain Tagの最初の4ビットは1101で不動 Domain Tagの最後の16ビットはMPLS VPN backbone のAS番号 これもshow ip ospfで確認できる、External Route Tagのところで。 そしてこんな問題も考えられる。 【例題】 What is the MPLS VPN backbone AS when the External Route Tag is 3489661143? 【回答】 3489661143 ↓2進数に直す 11010000000000000000000011010111 最後の16ビットがASなので 0000000011010111 ↓10進数に直す 215 The MPLS VPN backbone AS is 215. 多分こんなマニアックな問題は出ないと思いますよ。出たとしてもLoop Preventionの方法を２つ述べよとか、そんな感じ。 PR
ついったーだと文字数オーバーになるからブログでOSPFのBGP拡張コミュニティについてつぶやく。
PE-CE間ルーティングがOSPFのとき、MPLS VPNスーパーバックボーンにおいて以下のような３種類のBGP拡張コミュニティがやりとりされている。 ・OSPF Route Type ・OSPF Router ID ・OSPF Domain ID それぞれの詳細について ・OSPF Route Type OSPF Route TypeコミュニティはmBGP間でOSPFエリア番号、LSAタイプ、OSPFオプションを運ぶ。 OSPFエリア番号は32ビット長を用意されている、Externalルートは0となっている。 LSAタイプは8ビットで次のような種類がある。 1 - Type 1 LSA 2 - Type 2 LSA 3 - Type 3 LSA 5 - Type 5 LSA、この時のエリア番号は0 7 - Type 7 LSA 129 - Sham Linkアドレス、これは結構マニアックな知識 最後のOSPFオプションはLSAタイプ5と7用、1ビット長となっている。 0 - E1タイプ 1 - E2タイプ ・OSPF Router ID そのまま、4ビット長ルータIDを運ぶもの ・OSPF Domain ID 2ビット長、コマンドで指定もできますがデフォでプロセス番号と同じ。このDomain IDが異なると、OSPFのルートは全てE2としてBGPから再配布される。これはわりと有名な話。 以上の内容は全てshow ip bgp vpnv4 allで確認できる。Domain IDは16進数で書かれているから、計算させる問題も実際にIEのシミュレーション問題にあったりして。とりあえず、このコマンド出力からエリア番号、LSAタイプ、オプション、Domain IDが分かればOK。
ＲＳは相変わらず一人負け、厳しいな。 CCIE3+が450までにＳＰパスを目指す
３回目のペイメント完了

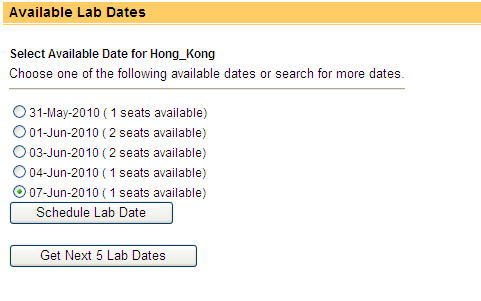

勝つまで受けるぞ！ 来週から香港ラボでのＳＰ席がどうやら１つ増えるらしい。 こうなるとやっぱりシドニーよりも香港を選んでしまうなー 香港でＳＰ受けるメリット（比シドニー） ・ＳＰ席が２つ、シドニーは１つ ・ラボルームが広い ・プロクタが静かな方 ・近い、シドニーの半分ぐらいの飛行時間 ・シメがウマー、これは言うまでもない ・物価が安く買い物天国 席の予約が今までよりもとれやすくなったのが一番うれしいですね。 でも残念なことに次の香港でＳＰ合格してしまうから、もう関係なくなるけどね。
ここ最近Cisco Pressを読んでいる以外にＣＣＩＥチックな勉強はしていません。
緊張感のない日々がこんなに楽だなんて知りませんでした。 でもそろそろエンジン全開しておかないといつたってもトリプルにはなれない。 とりあえず、今週、いや来週まではマターリでいきます。それまでにCisco Pressを２冊ぐらいは読んでおく。 |
